15-445｜还是一个P1的笔记

前言

本文希望将bufferpool的所需组件和实现思路讲清楚。并发控制可能不会提及太多。如果有错误理解欢迎大家指出。

bufferpool总体分为几个部分：LRU-K-Replacer，DiskScheduler，PageGuard。BufferPoolManager就是将这些部件组合起来，将缓存池行为具体实现。

其中LRU-K组件需要保证自身的并发可用，BufferPoolManager不应该需要处理Replacer的并发控制。（不知道为什么我会在这里提到，但是就是突然想起来了）

大纲

我们尽量一步一步的解读我的实现思路。按照官网的Project Task顺序，再在每一个Task中由思路探寻到具体实现。所以我在开篇大概拟定一下本文大纲。

首先是关于Task1，Replacer的设计与实现以及优化思路。

其次是Task2，DiskScheduler，Task2很简单，一下就做完了，这里主要介绍一下std::promise，回调函数之类的知识点

最后是重头戏Task3，BufferPoolManager，需要首先从缓存池管理器的原理开始介绍，再到缓存池和缓存池管理器都是针对什么层次进行操作/管控，再下降到系统架构设计，展示各组件之间的关系，比如：

• BufferPoolManager：总体管理器

• FrameHeader：帧管理

• PageGuard：安全访问机制

• LRUKReplacer：替换策略

• DiskScheduler：磁盘I/O调度

在介绍这些的时候，顺便介绍一下内部的数据结构和api等，比如

• 内存管理：frames_数组如何存储和管理内存帧

• 映射表：page_table_和frame_to_page_如何实现双向查找

• 状态跟踪：pin_count_、is_dirty_的作用

• 并发控制：各类锁(bpm_latch_、frame->rwlatch_)的作用

介绍完大的组件之后，再介绍实现逻辑行为的具体函数，最后再写一下并发控制机制。

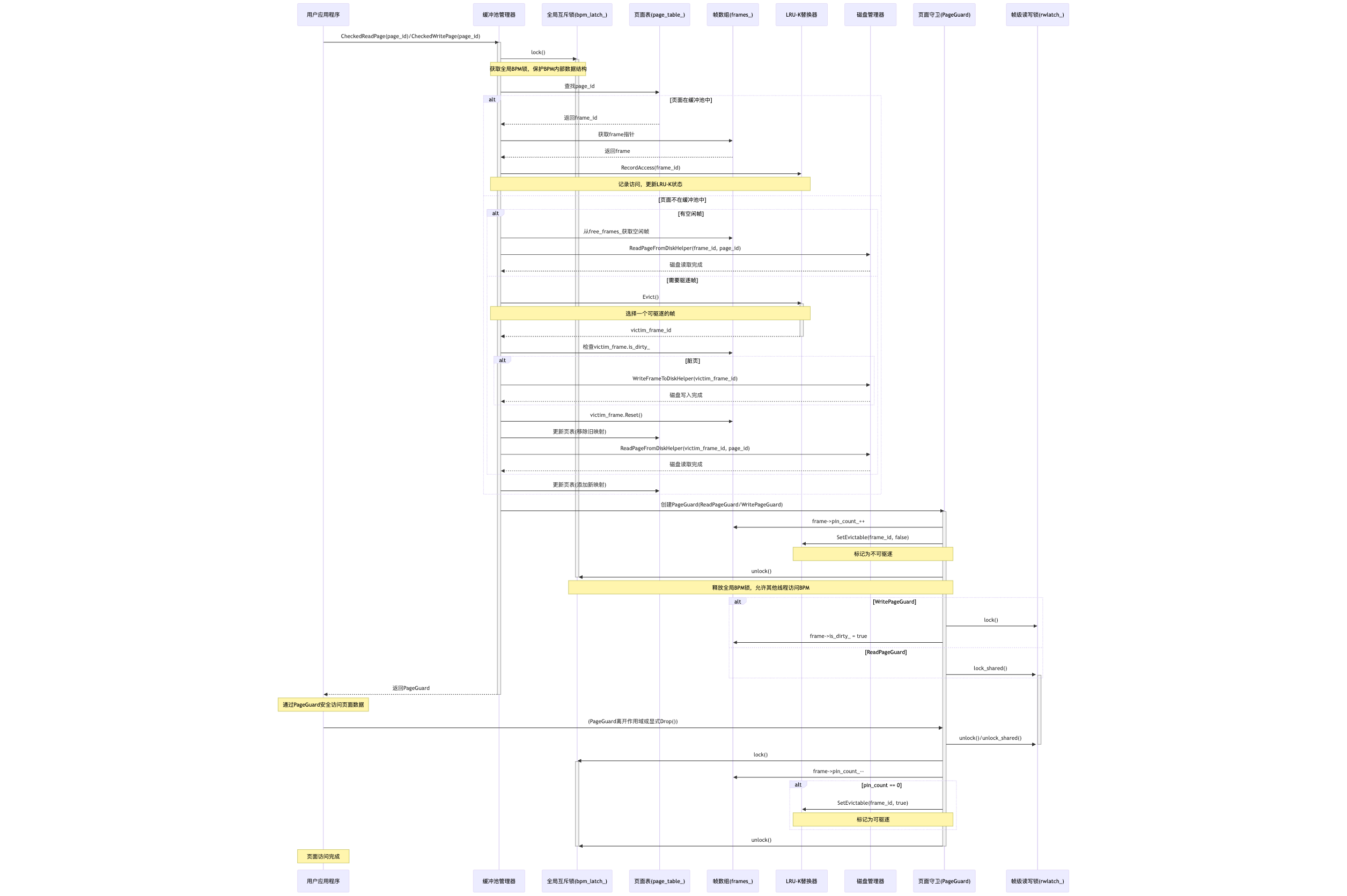

我的实现中的总体架构图

Task1 LRU-K-Replacer

以下内容部分摘自auzdora的博客

Replacement Policy

缓存驱逐算法的应用场景是，由于内存和硬盘之间读写速度的巨大差异，并且有程序局部性原理的存在，我们想通过保存从硬盘中读取出的东西在内存中，这样一种方法来尽可能减少两者之间速度的差异，提高CPU的利用率和处理速度，减少不必要的等待时间。从硬盘中读取出的数据一定是换存在内存中的，而由于内存的大小局限性，我们不可能无限的存储硬盘的page，甚至只能分配内存的一小部分作为缓存空间来使用。

这样的缓存空间一定是有大小的，有大小就会涉及到缓存存满的问题。如果想要再存放新读入的数据到缓存空间中，必须选择一个内存块将其驱逐出去。把空间给腾出来。选择哪一块驱逐，就是替换算法（replacement policy）所做的事情。一般常见的替换策略有FIFO，LRU以及LFU等等。

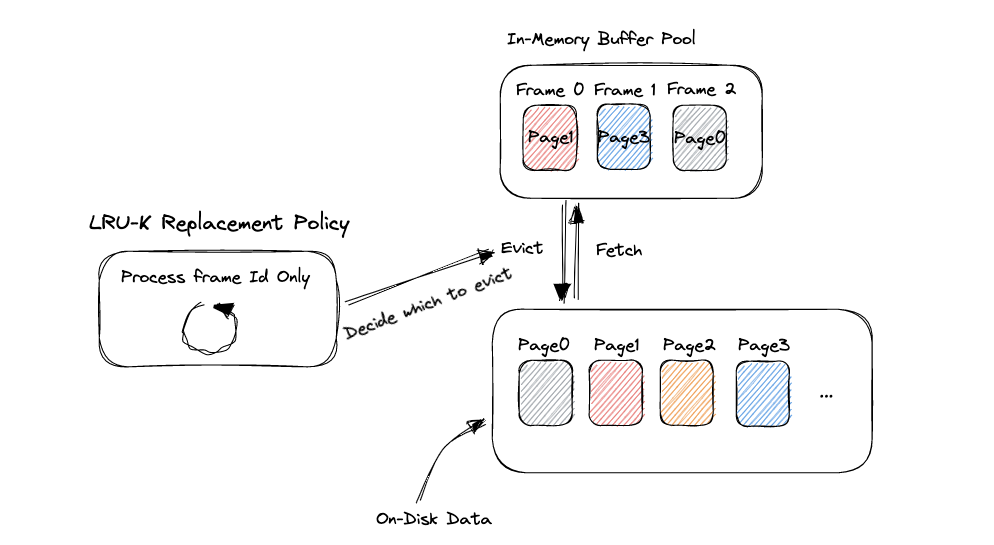

下图展现了硬盘数据和内存之间提取（Fetch）和驱逐（Evict）的关系。

上面图片中，Buffer Pool就是缓存数据的池子，最大容量为3个page。Disk上面的Data数不胜数，当需要数据时系统会从Buffer Pool检索，如果检索到了，则直接从内存中提出数据，并且通知LRU-K Replacement Policy组件调用了这个page。如果没检索到，就从硬盘中读取一块。如果此时Buffer Pool满了，那就询问LRU-K Replacement Policy组件，索要一个可以驱逐的frame id号，系统再根据这个frame id从内存中把对应的page重新写回硬盘（NOTE：LRU-K不做任何实际的数据操作，仅仅是记录frame的状态，并根据一定的策略将可以驱逐的frame id号提供给系统）。

传统的LRU算法我们都很熟悉，大家都知道这种算法有一个缺点，有些时候只读取一次且不太可能再次使用的页面会污染缓存池，这可能会导致缓存池驱逐出真正的有价值的被频繁访问的热页面。所以光靠时间这一指标作为驱逐标准显然是没那么合适的。所以改进的LRU-K算法出现了。

LRU-K是一种改进的替换策略，它不仅考虑页面最后访问时间，还考虑访问历史和频率。

LRU-K的排序策略

LRU-K算法的核心在于如何确定页面的驱逐优先级：

访问次数少于k次的页面：

• 优先驱逐访问次数少于k次的页面

• 当多个页面都少于k次访问时，按最早访问时间排序（类似传统LRU）

访问次数达到k次的页面：

• 按照最早的访问时间排序

• 这相当于比较k-距离（当前时间与第k次最早访问的时间差）

LRU-K中的类与数据结构

AccessType 枚举类型

可用于根据不同访问进行Record优化 优化思路如下 https://blog.csdn.net/weixin_70354558/article/details/130663075

• get 根据分布会更加偏向于选择特定页
• scan 顺序处理页

scan 模拟的就是全局性的操作，本质是对 LRU-K 进行污染。所以可以做一个简单的优化，就是scan的时候不记录，只有get的时候记录。实测qps能提升200左右。

LRUKNode 类

目的

代表缓冲池中的一个帧(frame)，记录访问历史和状态

关键成员

• history_ (std::list)：存储最近 K 次访问的时间戳
  • 链表头部存储最新时间戳，尾部是最早时间戳
• k_ (size_t)：LRU-K 算法中的 K 值
• fid_ (frame_id_t)：该节点对应的帧 ID
• is_evictable_ (bool)：标记该帧当前是否可以被驱逐

关键方法

• MyPush(size_t time)：向 history_ 添加新的访问时间戳
  • 如果 history_ 大小达到 k_，先移除最早时间戳，再插入新时间戳
• GetEarliestTimestamp()：返回 history_ 中的最早时间戳
• GetAccessCount()：返回 history_ 的大小，即当前记录的访问次数
• operator<(const LRUKNode& other)：LRU-K 驱逐逻辑的核心
  • 如果两个节点的访问次数都 < k_，比较最早访问时间戳，时间戳小的优先驱逐
  • 如果一个节点访问次数 < k_ 而另一个 >= k_，访问次数少的优先驱逐
  • 如果两个节点访问次数都 >= k_，比较第 K 次访问时间戳，时间戳小的优先驱逐

    LRUKReplacer 类

目的

管理所有可驱逐的帧，根据 LRU-K 策略选择牺牲者

关键成员

• evictable_nodes_ (std::set<LRUKNode>)：有序集合，存储所有当前 可驱逐 的 LRUKNode
  • std::set 根据 LRUKNode 重载的 operator < 自动排序
  • set 的 起始位置总是存放着最应该被驱逐的节点
• node_store_ (std::unordered_map<frame_id_t, LRUKNode>)：哈希表
  • 存储缓冲池中所有帧 ID 到对应 LRUKNode 的映射
• current_timestamp_ (size_t)：全局单调递增的时间戳
• k_ (size_t)：LRU-K 的 K 值
• latch_ (std::mutex)：互斥锁，保护线程安全
• curr_size_ (size_t)：当前 evictable_nodes_ 中的节点数量
• replacer_size_ (size_t)：Replacer 设计容量

关键方法

• RecordAccess(frame_id_t frame_id, ...)：记录帧被访问

  1. 获取全局时间戳 current_timestamp_++
  2. 查找或创建对应的 LRUKNode
  3. 调用 LRUKNode 的 MyPush() 方法更新访问历史
  4. 如节点在 evictable_nodes_ 中，需先移除再重新插入

• SetEvictable(frame_id_t frame_id, bool set_evictable)：设置帧是否可驱逐

  1. 找到对应的 LRUKNode
  2. 如设为可驱逐：更新状态并插入 evictable_nodes_
  3. 如设为不可驱逐：更新状态并从 evictable_nodes_ 移除

• Evict()：驱逐一个页面

  1. 检查 evictable_nodes_ 是否为空
  2. 取 evictable_nodes_.begin() 作为牺牲者
  3. 获取牺牲者节点的 frame_id
  4. 调用 Remove() 移除该节点
  5. 返回牺牲者的 frame_id

• Remove(frame_id_t frame_id)：完全移除一个帧

  1. 查找节点，如找不到直接返回
  2. 如节点可驱逐，从 evictable_nodes_ 中移除
  3. 从 node_store_ 中移除该节点

• Size()：返回当前可驱逐帧的数量

一个关于Set和const的注意事项

请看如下代码

/**
   * 注意：当遍历std::set容器时，迭代器提供的元素引用总是const的，
   * 即使没有使用const auto&声明。这是因为std::set的设计要求元素不可修改，
   * 以维护其内部排序。因此，只能在这些对象上调用const成员函数，
   * 例如FidGetter()必须声明为const才能被调用。
   *
   * 如果需要修改std::set中的元素，正确的做法是：
   * 1. 从set中移除该元素
   * 2. 创建并修改该元素的副本
   * 3. 将修改后的新元素插入set
   */
  for (const auto &node : evictable_nodes_) {
    frame_id_t evict_id = node.FidGetter();
    auto node_it = node_store_.find(evict_id);
    if (node_it != node_store_.end() && node_it->second.EvictableGetter()) {
      // 从evictable_nodes_和node_store_中移除节点
      evictable_nodes_.erase(node);
      node_store_.erase(evict_id);
      curr_size_--;
      return evict_id;
    }
  }

与 BufferPoolManager 的交互

• BufferPoolManager 持有一个 LRUKReplacer 的实例 (replacer_)。

• 当 BufferPoolManager 中的页面被访问（如 FetchPage）时，它会调用 replacer_->RecordAccess()。

• 当页面的 pin_count_ 降为 0 时，BufferPoolManager 调用 replacer_->SetEvictable(frame_id, true)。

• 当页面的 pin_count_ 从 0 变为 >0 时，BufferPoolManager 调用 replacer_->SetEvictable(frame_id, false)。

• 当 BufferPoolManager 需要空间来加载新页面，并且没有空闲帧时，它会调用 replacer_->Evict() 来获取一个牺牲帧的 ID。

• 当 BufferPoolManager 删除一个页面时，如果该页面在缓冲池中，它需要调用 replacer_->Remove() 来停止追踪对应的帧。

LRUK的并发安全

直接用一把scope锁在每个函数前锁一下就行了。下面是一个实例

void LRUKReplacer::RecordAccess(frame_id_t frame_id, AccessType access_type) {
std::scoped_lock<std::mutex> lock(latch_);
...

Task2 DiskSchduler

Disk_scheduler 的主要职责是安排和执行数据库页面的读取和写入操作。它是一个异步调度系统，通过后台工作线程处理 I/O 请求，避免主线程被磁盘操作阻塞。

工作原理

DiskScheduler 通过一个名为 Schedule 的方法接收磁盘请求，这些请求被放入一个共享队列中： disk_scheduler.h:57

每个请求包含以下信息：

• 是读操作还是写操作（is_write_）
• 数据指针（data_）
• 页面ID（page_id_）
• 回调对象（callback_）用于通知请求完成 disk_scheduler.h:27-42

DiskScheduler 维护一个后台工作线程，负责从队列中取出请求并通过 DiskManager 执行实际的磁盘操作： disk_scheduler.h:84-87

在系统架构中的位置

DiskScheduler 是由 BufferPoolManager 创建和管理的： buffer_pool_manager.cpp:73-75

它与 PageGuard 类共享，以便于执行页面刷新操作： page_guard.cpp:31-38

优势

1. 异步操作：通过后台线程处理 I/O 请求，主线程可以继续执行其他操作，不会被磁盘 I/O 阻塞
2. 并发控制：使用 Channel 队列安全地在多线程环境中调度请求
3. 回调机制：使用 promise/future 机制通知请求完成，实现非阻塞的请求-响应模式
4. 资源管理：支持页面删除和资源释放

Task3 BufferPoolManager

处于查询执行引擎（Execution Engine）之下，磁盘存储管理器（Disk Manager）之上，属于储存层的组件。管理整个数据库的所有页面缓存。

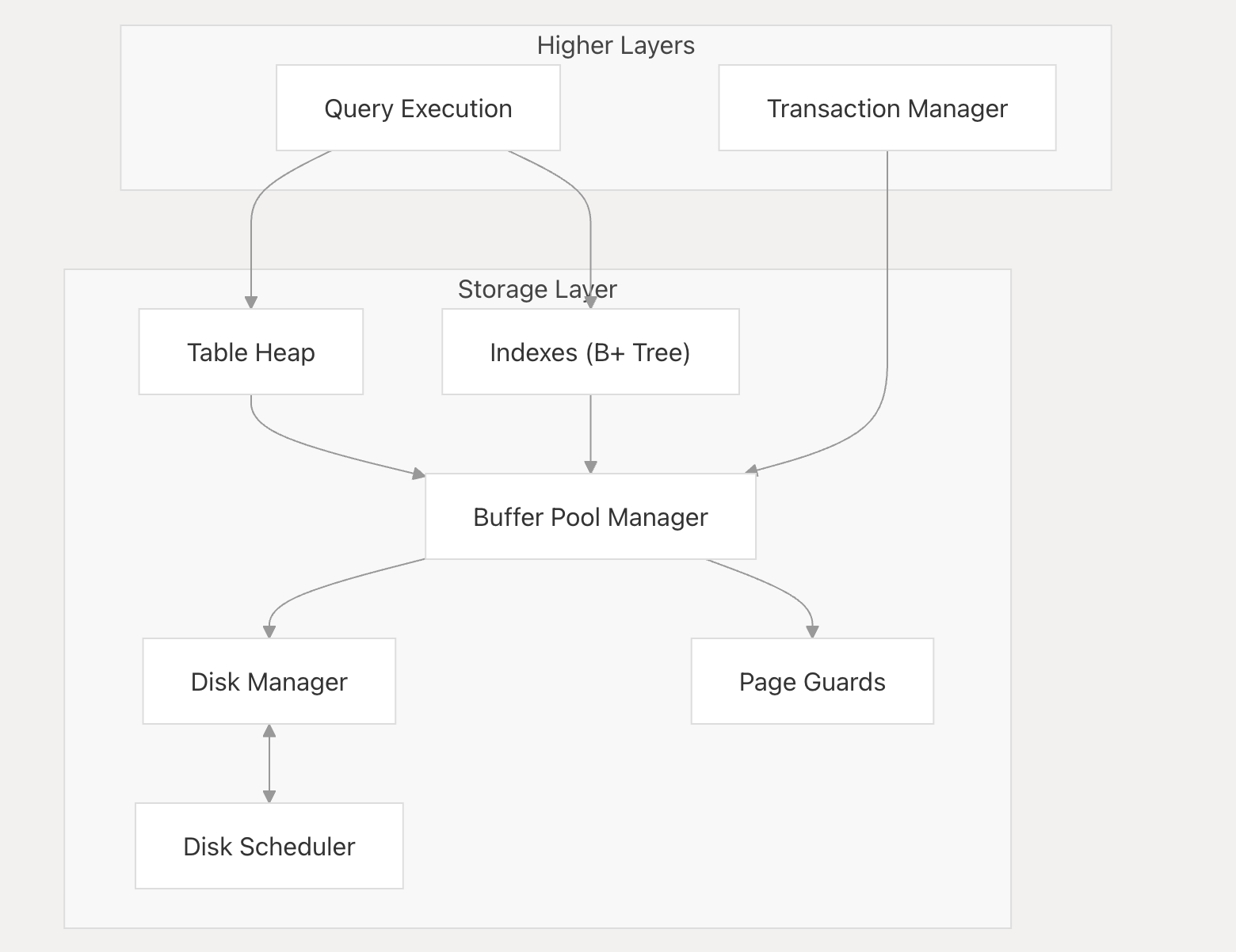

以下是DeepWiki上的层次图

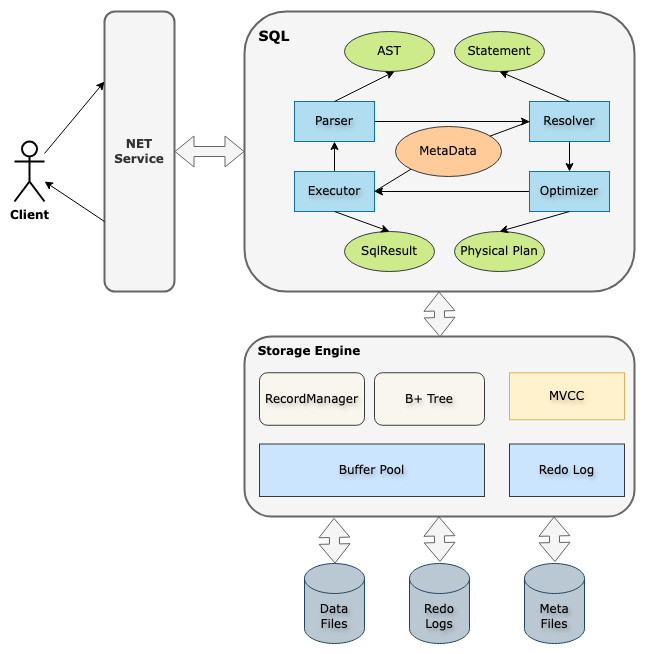

借用隔壁miniob的图来更直观的说明BufferPool的层次

在整个Bustub DB中只有一BuffPollManager这个单一的BufferPoolManager实例管理整个数据库的所有页面缓存实例。

主要职责：

• 管理内存缓冲池中的数据页（page）与磁盘数据之间的交换

• 实现页面缓存机制，减少磁盘I/O操作

• 通过页面替换策略（如LRU-K）决定哪些页面应当被驱逐

• 处理页面的读取、写入、创建和删除请求

与其他模块关系：

• 上层模块（如执行引擎）通过Page Guard接口向缓冲池请求页面

• 下层与磁盘管理器交互，负责实际的页面读写

• 与日志管理器协作以支持事务的持久性和恢复

FrameHeader

BufferPoolManager通过FrameHeader辅助类对页面进行数据上的操作（不知道这样说准不准确，但实际上是BufferPoolManager获取指定Frame的PageGuard之后，调用Guard的数据操作方法，但Guard的数据方法实际上返回的就是FrameHeader里面的函数，所以可以本质上，还是通过Frame Header类进行数据操作，我们会在后面看到这部分的代码）。FrameHeader就是Frame的具体数据结构，可以理解为缓存池中的空位，可以将页面缓存进来的空位，在系统的整个生命周期内，所有 FrameHeader 都会存储许多不同的页面。

FrameHeader 有一个名为 GetData 的方法，该方法返回指向其帧内存的原始指针， DiskScheduler / DiskManager 将使用此指针将磁盘上物理页面 FrameHeader 内容复制到内存中。其中GetDataMut返回一个可以修改的指针，WritePageGuard可以利用GetDataMut对页面内容进行修改。

// FrameHeader是Frame在内存中具体的数据结构
class FrameHeader {
  friend class BufferPoolManager;
  friend class ReadPageGuard;
  friend class WritePageGuard;

 public:
  explicit FrameHeader(frame_id_t frame_id);

 private:
  auto GetData() const -> const char *;
  auto GetDataMut() -> char *;
  void Reset();

  /** @brief The frame ID / index of the frame this header represents. */
  const frame_id_t frame_id_;

  /** @brief The readers / writer latch for this frame. */
  std::shared_mutex rwlatch_;

  /** @brief The number of pins on this frame keeping the page in memory. */
  std::atomic<size_t> pin_count_;

  /** @brief The dirty flag. */
  bool is_dirty_;

  /**
   * @brief A pointer to the data of the page that this frame holds.
   *
   * If the frame does not hold any page data, the frame contains all null bytes.
   */
  std::vector<char> data_;

};

PageGuard

BufferPoolManager所有对页面进行的操作，都要在PageGuard获取之后进行，以下是一个实例代码

  auto disk_manager = std::make_shared<DiskManager>(db_fname);
	auto bpm = std::make_shared<BufferPoolManager>(FRAMES, disk_manager.get(), K_DIST);

  page_id_t pid = bpm->NewPage();

  char str[] = "Hello, world!";

  // Check `WritePageGuard` basic functionality.
  {
	  // 在WritePage函数中会尝试获取PageGuard，用于获取对页面的写入(独占)访问权限
    auto guard = bpm->WritePage(pid);
    char *data = guard.GetDataMut();
    snprintf(data, sizeof(str), "%s", str);
    EXPECT_STREQ(data, str);
  }

PageGuard为Frame的访问提供了并发保护。其分为以下两种类型

ReadPageGuard：

• 提供线程安全的页面读取访问

• 允许多个线程同时读取同一个页面

• 确保在读取期间没有线程可以修改页面数据

WritePageGuard：

• 提供线程安全的页面写入访问

• 同一时间只允许一个线程写入页面

• 确保在写入期间没有其他线程可以读取或写入该页面

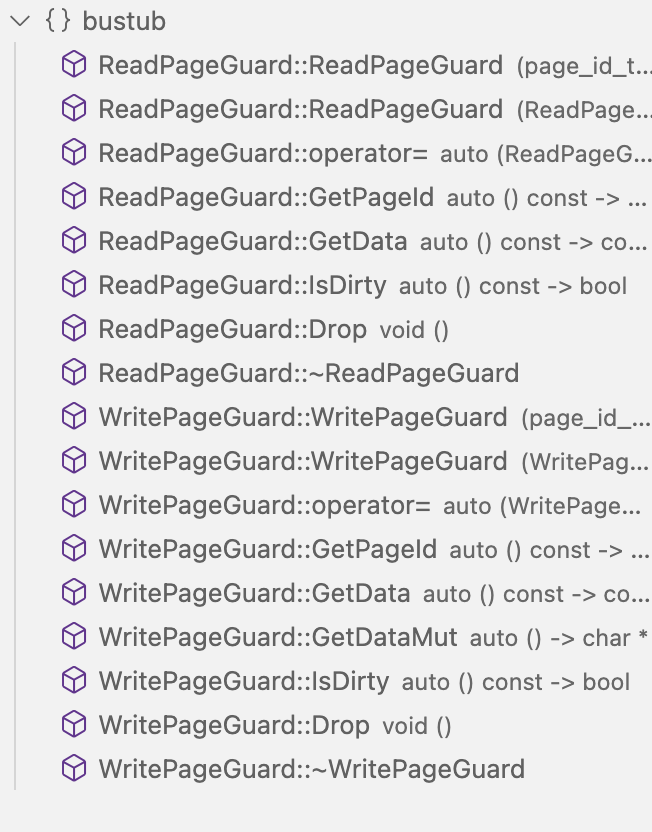

以下是RAII类里面的函数，其中析构函数的逻辑是放在Drop里面的

这两个类都是RAII类，RAII（资源获取即初始化）是C++中一种资源管理模式

RAII建立在两个C++语言特性上：

1. 构造函数：对象创建时自动调用，用于获取资源

2. 析构函数：对象销毁时自动调用，用于释放资源

核心思想：将资源的生命周期与对象的生命周期绑定

RAII的关键优势

自动资源管理：

• 无需记住手动释放资源

• 避免了”忘记释放”导致的资源泄漏

异常安全：

• 即使发生异常，资源也会被正确释放

• 不需要编写容易出错的try-catch块

关于锁的管理

参考大佬Refrain的知乎文章，写的很透彻。

1、pin_count_和rw锁的交互

这一点在LEC6的阅读材料Chapter 13.2-13.5中有，我没记错的话应该是13.4小节，书上给出了正确的做法：遵循pin->lock->unlock->unpin的顺序，我分两个部分来讨论为什么要这么做，第一个是pin和lock的顺序，第二个是unlock和unpin的顺序。

这里仅讨论互斥的锁.

如果选择的是lock->pin:

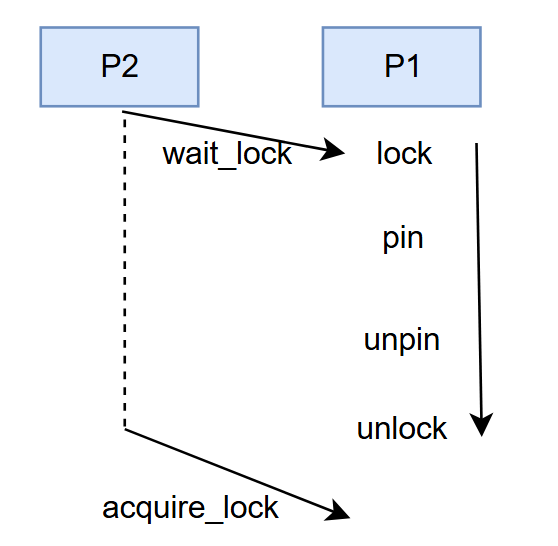

如上图所示, 假设P1进程取得锁,然后pin (pin_cnt=1) 住某个page, 过程中另外一个P2进程想要访问该page, 那么P2会等待锁…某一个时刻, P1进程unpin (pin_cnt=0) 然后放掉了锁, 问题出在这里: P2在获取锁并在缓存池中pin住改page之前, 该page可能会被驱逐刷回磁盘. 这样便导致了P2看到的数据不一致 ( 设想一下, P2访问该page的过程一定是通过缓存命中然后等待锁 ).

如果选择unpin->unlock:

那么现在的pin&lock策略是: pin->lock->unpin->unlock, 问题和上面类似, unpin->unlock期间的空档, 该page有被驱逐出缓存池的风险.

故pin&lock的策略是 pin->lock->unlock->unpin.

2、bpm锁保护pin_count_和SetEvictable()

当我们修改_pin_count__的时候，可能伴随着调用_SetEvictable()_来修改frame的状态，_pin_count__是原子变量，原子修改没问题，_SetEvictable()_是下层_LRUKReplacer_提供的接口，它向我们(bpm层)保证了原子性，也没有问题，但是在我们bpm层，需要保证这两个操作之间不会被插队，所以在PageGuard中需要bpm锁将其锁在一起。

如果不使用bpm锁保护的话：

根据前面讨论过的unlock和unpin的顺序，在_unpin_->_SetEvictable()_发生的时候已经释放掉了读写锁了，因此这里允许被其他线程插队。一个很简单的例子就能证明这里的错误。就是在我们_Drop()_一个page的时候，我们让其_pin_count__减小为0—-此时发生插队—-其他线程的视角下，这是一个留在_BufferPool_中，_pin_count__为0但又不可驱逐的page，这和_LRUKReplacer_的Invariant冲突，可以就此断定冲突了(虽然目前没什么实质性上的，比如数据读取错误之类的冲突，但是我们可以继续往下思考，构造出无数的反例，所以不再继续讨论，快进到后面的内容)。

3、获取page读写锁之前释放bpm锁

或者您可以理解为构造PageGuard实例之前不允许持有bpm锁， 这要求并不隐晦，如果您阅读过DeadlockTest考虑的case。

不过我需要说服自己的是：释放bpm锁->获取page rwlock这段时间，如果被其他线程插队怎么办？

释放bpm锁之前，我们已经做了的无非就是更新BufferPoolManager维护的一些数据，做一下pin和_SetEvictable()_的工作，而获取page读写锁之后，我们将对page数据进行具体地读写操作。我们讨论的插队现象发生的场景是在更新完BufferPoolManager维护的数据+pin+_SetEvictable()_之后—-拿到page读写锁，构造_PageGuard_实例，将该page的资源句柄返回给请求者之前。

插队的线程无非就两种类型，要么其他线程写它，要么其他线程读它。由于pin发生在lock之前，所以能保证插队发生前后，该frame不会被驱逐，那这就保证了被插队的线程，重新执行的时候能从BufferPool中用到正确的数据，那么读线程的插队就是安全的；

其次就是写线程的插队，这个我们需要结合到上层调用者来看，我们通常调用接口_CheckedWritePage_构造PageGuard以此获取page的资源句柄，然后紧跟着才是对其进行读写，而这里的插队发生在获取该资源句柄过程中中，也就是还没返回到调用者，那么我们把中间插入的操作视为更早的操作即可。
